Puente temporal para 15 kV – Instalación al contacto
Puente temporal para 15 kV – Instalación al contacto

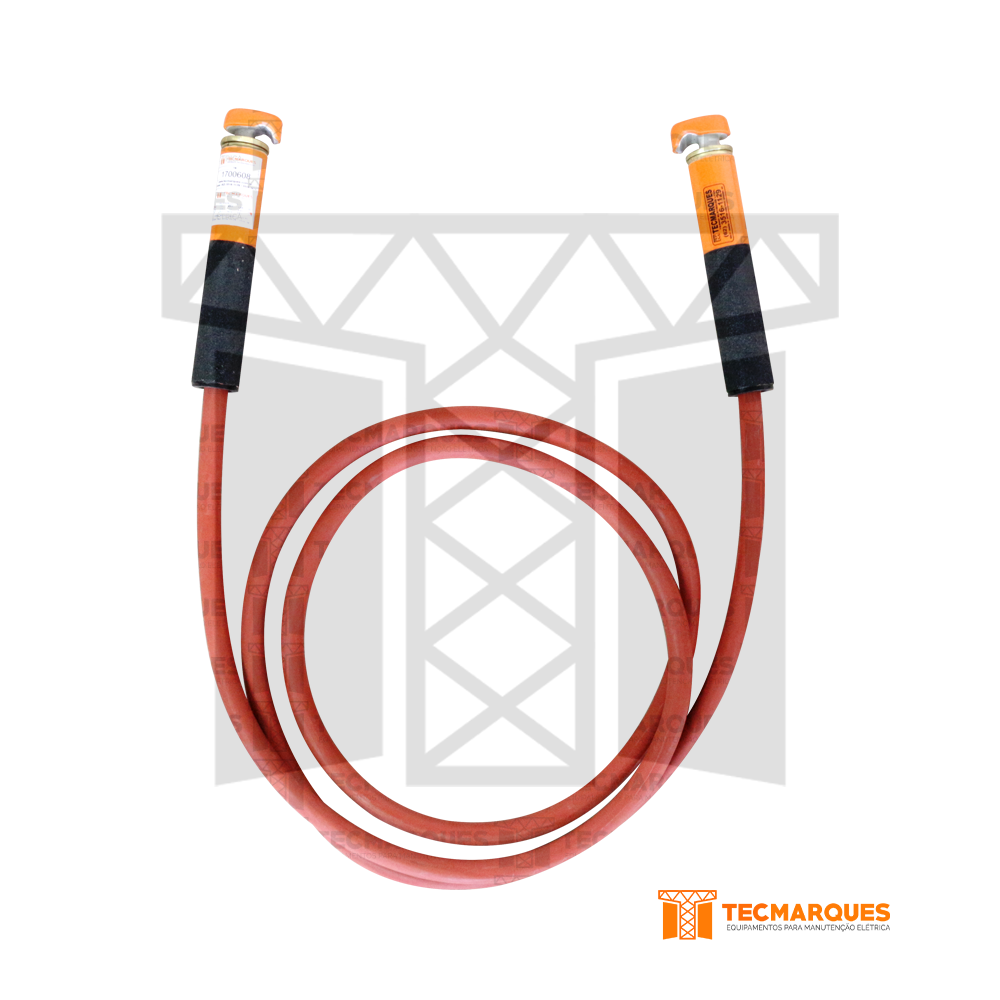

Puente temporal para 15 kV – Instalación al contacto TECMARQUES, permite el desvío temporal de energía en intervenciones en instalaciones energizadas. Con grapa de mango aislante de aplicación manual, posee conductor de cobre flexible, aislamiento EPR, cubierta de policloropreno y grapas de torsión para diámetros Ø 4-22 mm.
Modelos
Especificaciones
Modelos
| Referencia | Descripción |
| TM05050101 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 2AWG |
| TM05050102 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 1/0AWG |
| TM05050103 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 2/0AWG |
| TM05050104 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 4/0AWG |
Especificaciones
| Referencia | Calibre del cable (AWG) | Capacidad de conexión de la grapa | Longitud total (mm) | Cap. de corriente nominal (A) | Peso aproximado | ||
| Mínimo | Máximo | Kg | lb | ||||
| TM05050101 | 2 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 200 | 5,20 | 11,46 |
| TM05050102 | 1/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 260 | 6,70 | 14,77 |
| TM05050103 | 2/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 300 | 7,80 | 17,20 |
| TM05050104 | 4/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 400 | 10,20 | 22,49 |
| Referencia | Descripción |
| TM05050101 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 2AWG |
| TM05050102 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 1/0AWG |
| TM05050103 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 2/0AWG |
| TM05050104 | Puente temporal para 15 kV – Instalación al contacto con grapa de protección aislante para bypass cable 4/0AWG |
| Referencia | Calibre del cable (AWG) | Capacidad de conexión de la grapa | Longitud total (mm) | Cap. de corriente nominal (A) | Peso aproximado | ||
| Mínimo | Máximo | Kg | lb | ||||
| TM05050101 | 2 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 200 | 5,20 | 11,46 |
| TM05050102 | 1/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 260 | 6,70 | 14,77 |
| TM05050103 | 2/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 300 | 7,80 | 17,20 |
| TM05050104 | 4/0 | #6 Cobre Ø 4 mm | 477 MCM CAA Ø 22 mm | 3700 | 400 | 10,20 | 22,49 |
