Escalera larguero
Escalera larguero

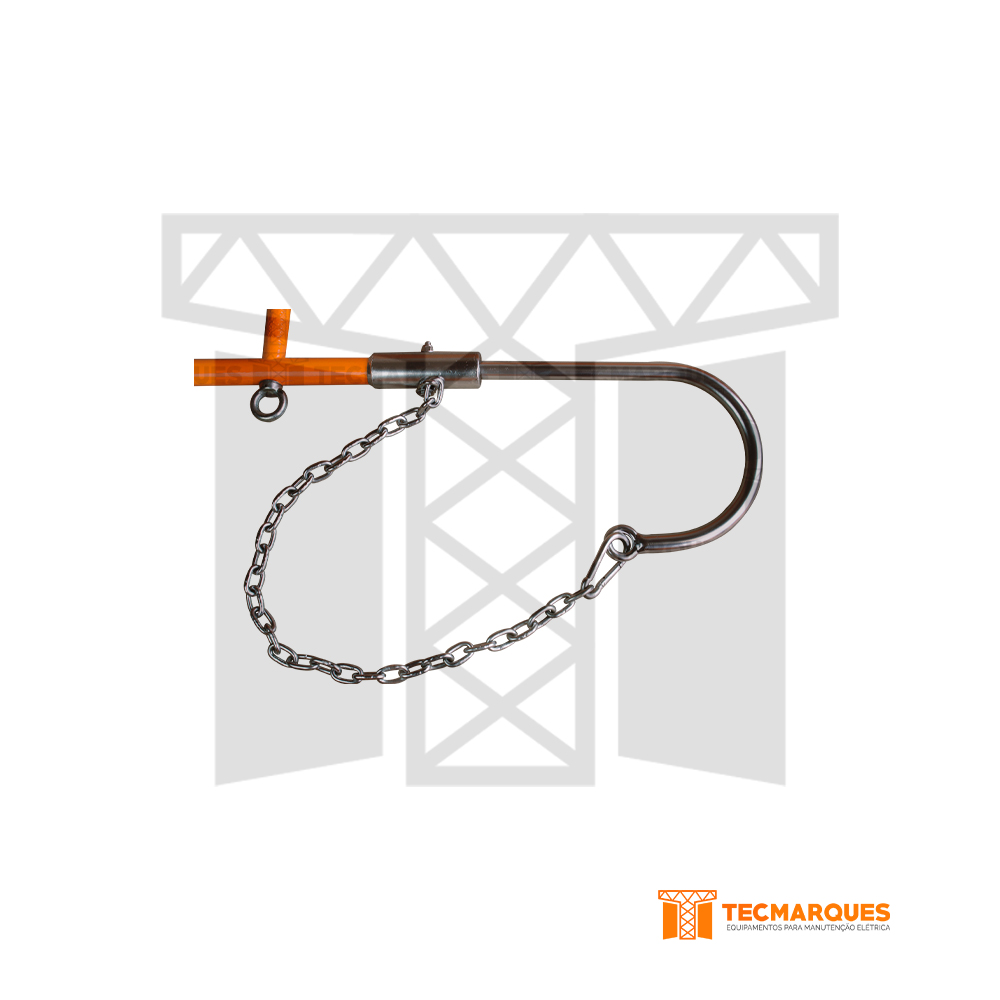

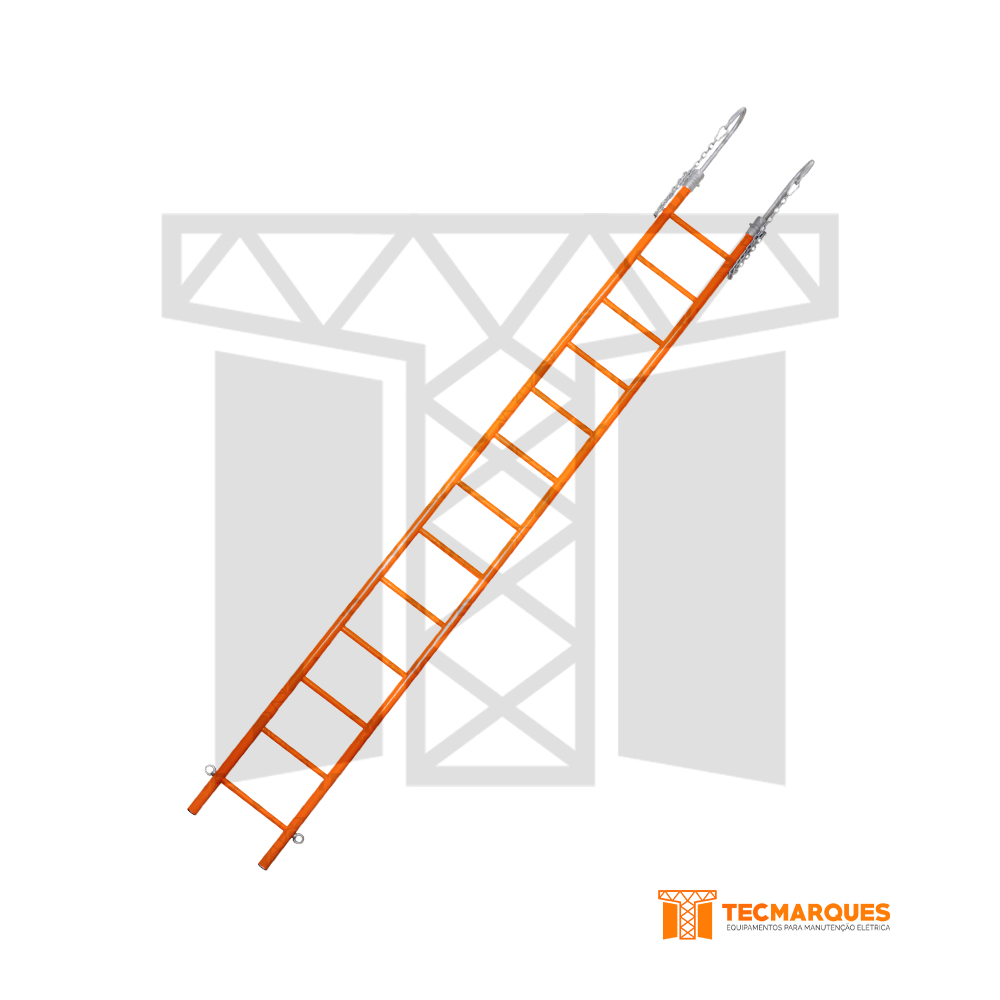

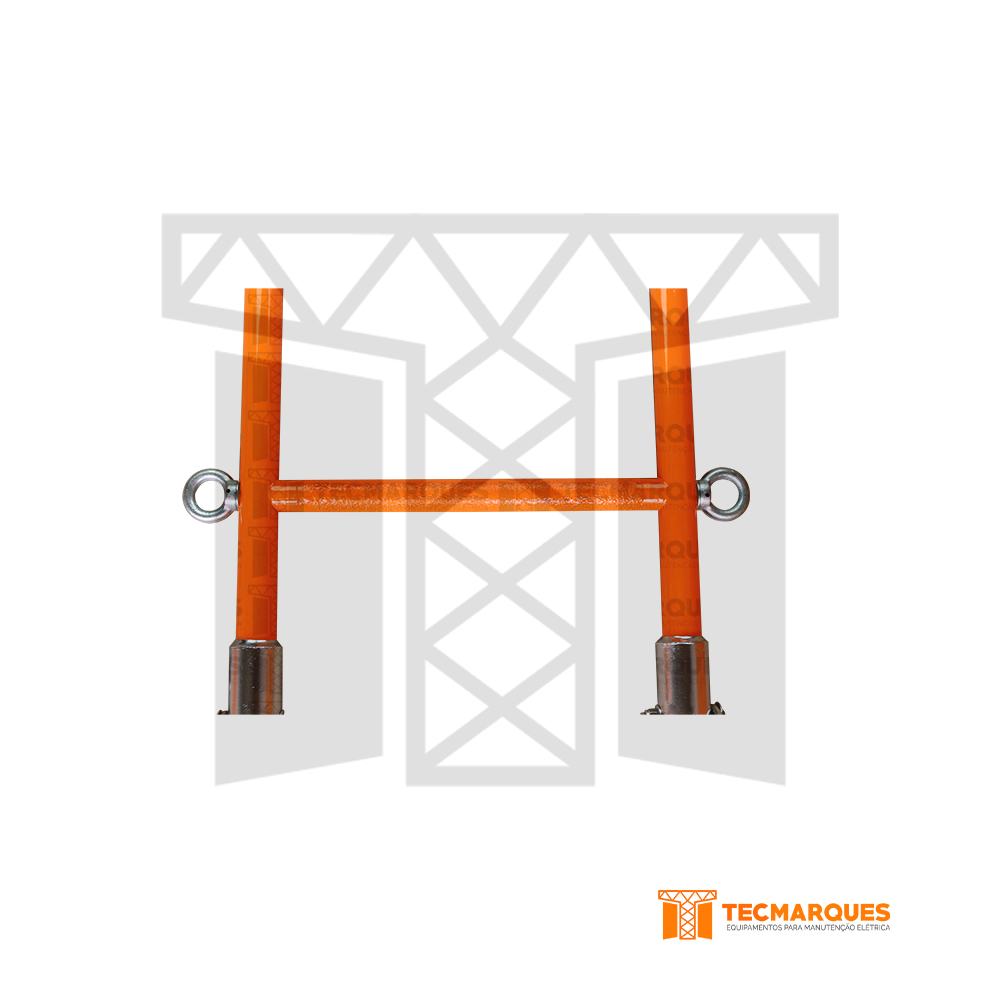

Escalera larguero TECMARQUES, constituida en fibra de vidrio, este modelo de escalera para línea viva posee largueros con tres tipos de diámetros: 38, 51 y 64 mm; y peldaños en fibra de vidrio con superficie antideslizante y diámetro 32 mm, espaciados entre sí a distancias rectangulares de 300 mm. Para facilitar y proporcionar una mayor seguridad, esta escalera posee en su extremo dos ganchos giratorios en acero al carbono con tratamiento superficial y diámetro de Ø 25,4 mm (1”), siendo su abertura interna disponibilizada con 8”, 14” y 18”. Capacidad nominal de trabajo de 567 daN (1250 lbf) para escaleras con ganchos 8″; 454 daN (1000 lbf) para escaleras con ganchos 14″; y de 340 daN (750 lbf) para escaleras con ganchos de 18″. La escalera trapecio se utiliza para numerosos tipos de trabajo durante los mantenimientos en redes aéreas energizadas posibilitando el acceso del electricista en puntos críticos.
Modelos
Especificaciones
Modelos
| Referencias con gancho de 8″ | Referencias con gancho de 14″ | Referencias con gancho de 18″ | Descripción |
| TM06010101 | – | – | Escalera de larguero Ø 38 mm ( 1 ½”” ) 2390 7′ 10″ 8 peldaños |
| TM06010102 | – | – | Escalera de larguero Ø 38 mm ( 1 ½”” ) 3000 9′ 10″ 9 peldaños |
| TM06010103 | – | – | Escalera de larguero Ø 38 mm ( 1 ½”” ) 3610 11′ 10″ 12 peldaños |
| TM06010201 | – | – | Escalera de larguero Ø 51 mm ( 2″” ) 2390 7′ 10″ 8 peldaños |
| TM06010202 | – | – | Escalera de larguero Ø 51 mm ( 2″” ) 3000 9′ 10″ 9 peldaños |
| TM06010203 | – | – | Escalera de larguero Ø 51 mm ( 2″” ) 3610 11′ 10″ 12 peldaños |
| TM06010204 | – | – | Escalera de larguero Ø 51 mm ( 2″” ) 4220 13′ 10″ 14 peldaños |
| TM06010205 | – | – | Escalera de larguero Ø 51 mm ( 2″” ) 4830 15′ 10″ 16 peldaños |
| TM06010301 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 2390 7′ 10″ 8 peldaños |
| TM06010302 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 3000 9′ 10″ 9 peldaños |
| TM06010303 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 3610 11′ 10″ 12 peldaños |
| TM06010304 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 4220 13′ 10″ 14 peldaños |
| TM06010305 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 4830 15′ 10″ 16 peldaños |
| TM06010306 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 5440 17′ 10″ 18 peldaños |
| TM06010307 | – | – | Escalera de larguero Ø 64 mm ( 2 ½”” ) 6050 19′ 10″ 20 peldaños |
Especificaciones
| Referencias con gancho de 8″ | Referencias con gancho de 14″ | Referencias con gancho de 18″ | Diámetro larguero | Longitud aislante (mm) | Longitud aislante (pies.pulg) | Numero de peldaños | Capacidad nominal de trabajo 8″ | Capacidad nominal de trabajo 14″ | Capacidad nominal de trabajo 18″ | Peso aprox. Kg | Peso aprox. lb |
| TM06010101 | – | – | 38 mm ( 1 ½” ) | 2390 | 7′ 10″ | 8 | 567 daN | 454 daN | 340 daN | 11,00 | 24,25 |
| TM06010102 | – | – | 38 mm ( 1 ½” ) | 3000 | 9′ 10″ | 9 | 567 daN | 454 daN | 340 daN | 12,90 | 28,44 |
| TM06010103 | – | – | 38 mm ( 1 ½” ) | 3610 | 11′ 10″ | 12 | 567 daN | 454 daN | 340 daN | 14,90 | 32,85 |
| TM06010201 | – | – | 51 mm ( 2″ ) | 2390 | 7′ 10″ | 8 | 567 daN | 454 daN | 340 daN | 20,80 | 45,86 |
| TM06010202 | – | – | 51 mm ( 2″ ) | 3000 | 9′ 10″ | 9 | 567 daN | 454 daN | 340 daN | 22,90 | 50,49 |
| TM06010203 | – | – | 51 mm ( 2″ ) | 3610 | 11′ 10″ | 12 | 567 daN | 454 daN | 340 daN | 24,40 | 53,79 |
| TM06010204 | – | – | 51 mm ( 2″ ) | 4220 | 13′ 10″ | 14 | 567 daN | 454 daN | 340 daN | 26,20 | 57,76 |
| TM06010205 | – | – | 51 mm ( 2″ ) | 4830 | 15′ 10″ | 16 | 567 daN | 454 daN | 340 daN | 28,60 | 63,05 |
| TM06010301 | – | – | 64 mm ( 2 ½” ) | 2390 | 7′ 10″ | 8 | 567 daN | 454 daN | 340 daN | 28,60 | 63,05 |
| TM06010302 | – | – | 64 mm ( 2 ½” ) | 3000 | 9′ 10″ | 9 | 567 daN | 454 daN | 340 daN | 31,00 | 68,34 |
| TM06010303 | – | – | 64 mm ( 2 ½” ) | 3610 | 11′ 10″ | 12 | 567 daN | 454 daN | 340 daN | 33,00 | 72,75 |
| TM06010304 | – | – | 64 mm ( 2 ½” ) | 4220 | 13′ 10″ | 14 | 567 daN | 454 daN | 340 daN | 37,20 | 82,01 |
| TM06010305 | – | – | 64 mm ( 2 ½” ) | 4830 | 15′ 10″ | 16 | 567 daN | 454 daN | 340 daN | 38,70 | 85,32 |
| TM06010306 | – | – | 64 mm ( 2 ½” ) | 5440 | 17′ 10″ | 18 | 567 daN | 454 daN | 340 daN | 42,00 | 92,59 |
| TM06010307 | – | – | 64 mm ( 2 ½” ) | 6050 | 19′ 10″ | 20 | 567 daN | 454 daN | 340 daN | 43,40 | 95,68 |
