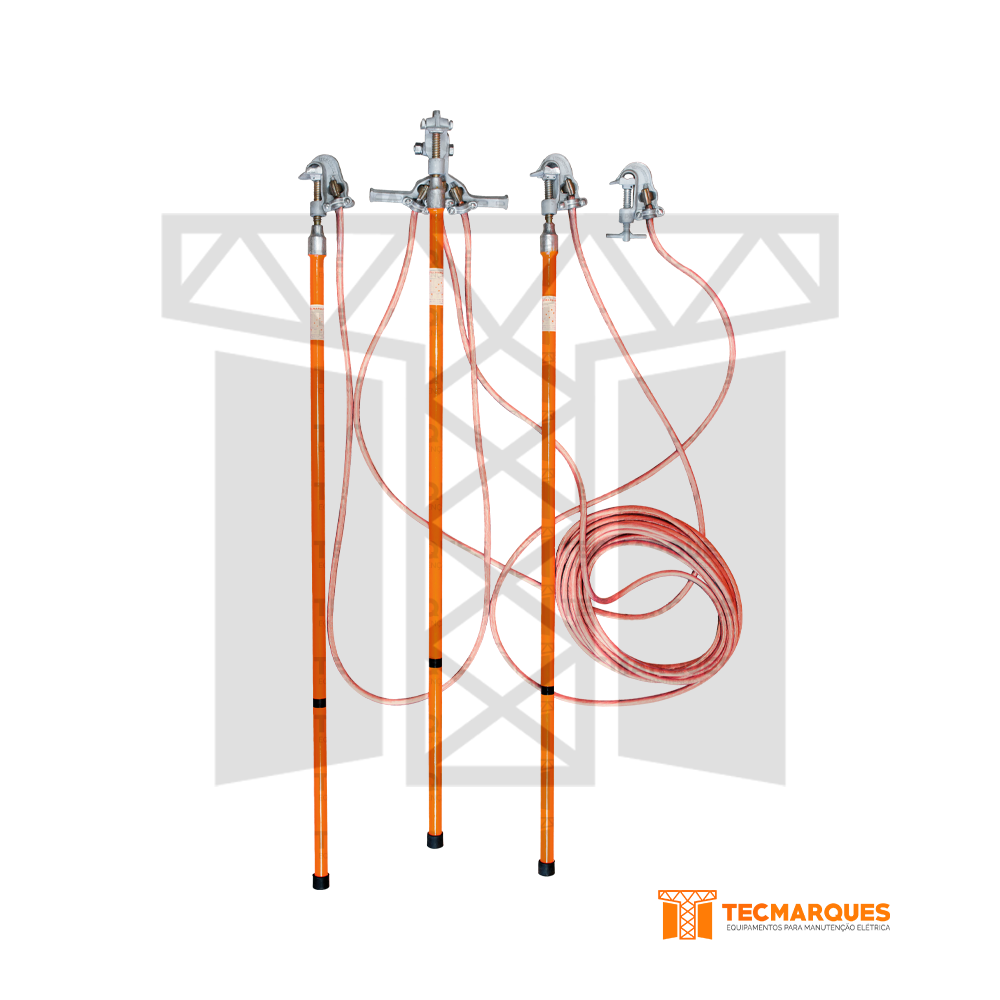

Juego de puesta a tierra temporal para redes de distribución de hasta 36 kV (trifásico), con pértigas de una pieza
Juego de puesta a tierra temporal para redes de distribución de hasta 36 kV (trifásico), con pértigas de una pieza
Modelos
Especificaciones
Modelos
| Referencia | Descripción |
| – | Equipo de puesta a tierra temporal para redes de distribución de hasta 36 kV (Trifásico), con pértigas enterizas Ø 25 x 1250mm |
Especificaciones
| Ítem | Referencia | Cant. | Unid. | Descripción |
| 1 | PA0040003 | 3 | pza | Grapa de puesta a tierra por torsión (tipo C), fija en pértiga Ø 25 x 1250 mm |
| 2 | PA0040010 | 1 | pza | Ménsula de suspensión para elevación simultánea de las grapas de las fases |
| 3 | PA0040011 | 1 | pza | Grapa de puesta a tierra con tornillo “T” para conexión con el barreno |
| 4 | PA0040124 | 1 | pza | Barreno de puesta a tierra de Ø 17 mm x 1,0 m con punta roscable de bronce |
| 5 | C0450006 | 4 | m | Cable de cobre extra flexible, sección nominal 35 mm², con aislamiento de PVC transparente, siendo 2 tramos de 2 m |
| 6 | C0450005 | 10 | m | Cable de cobre extra flexible, sección nominal 25 mm², con aislamiento de PVC transparente, 1 tramo |
| 7 | – | 4 | pza | Casquillo de aluminio liso con protección para cable 35 mm² |
| 8 | – | 2 | pza | Casquillo de aluminio liso con protección para cable 25 mm² |
| 9 | – | 6 | pza | Termocontráctil |
| 10 | – | 1 | pza | Bolsa para el almacenamiento y transporte del conjunto de puesta a tierra. |
| Corriente máxima de cortocircuito: en 30 ciclos: 8 kA; en 60 ciclos: 5 kA |
